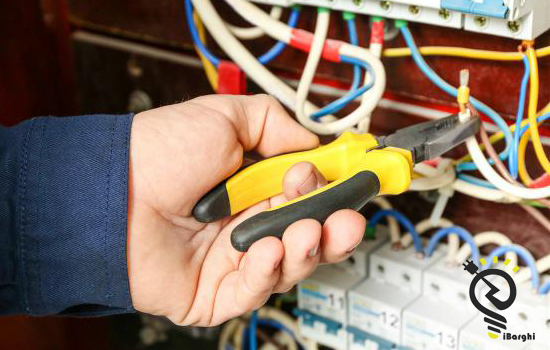

عیب یابی برق 3 فاز

این بخش از ای برقی به عیب یابی برق 3 فاز خواهیم پرداخت.

اصولاً برق ساختمان مجموعه اتصالاتی است که همراه با دو رشته سیم فاز و نول در

سطح خانه توزیع شده است.

به گونه ای که بتوان در هر فضایی از خانه به راحتی و با امنیت کامل این نیرو را در اختیار گرفت.

در برق کشی ساختمان نیاز است که به ترتیبی برق ۲۲۰ ولت شهری را که شامل یک سیم فاز در کنار سیم نول است،

توزیع نمود. به گونه ‌ای که این سیم کشی ها قابل رویت نباشند.

در فضایی کاملاً امن قرار گرفته باشند و در عین حال سطح دسترسی معقولی را تأمین سازند.

عیب یابی برق ساختمان مجموعه ای از دستورالعمل هایی است که سعی دارد

بتواند با کمترین آسیب برای ساختمان همراه با تأمین کامل امنیت، مشکلات و

خرابی های پیش آمده در مسیر تامین برق را مرتفع سازد.

از برق سه‌فاز بیشتر در مصارف صنعتی استفاده میشه، چرا؟

چون اغلب کارخانه‌جات و کارگاه‌های صنعتی توی خط تولیدشون از الکتروموتور استفاده میکنن

و این الکتروموتورها برای تغذیه نیاز به برق سه‌فاز دارن.

بیشتر بدانید : کار برقکار چیست ؟

کاربرد برق سه فاز در منازل مسکونی چیست؟

برق سه‌فاز در مصارف خانگی زیاد کاربردی نداره مگر برای دو مورد :

1. تغذیه‌ی آسانسور 2. راه‌اندازی پمپ‌های آب داخل ساختمان.

ممکنه بگین ولی ما توی تابلو برق ساختمونمون کنتور سه‌فاز داریم پس اون برای چیه؟!

ببینید توی مجتمع‌های مسکونی با تعداد واحدهای زیاد و یا مثلا توی واحدهای تجاری که

ممکنه برق زیادی مصرف کنن، ما باید از برق سه‌فاز استفاده کنیم ولی

با این تفاوت نسبت به مصارف صنعتی که باید این سه‌تا فاز رو تقسیم کنیم

بین مصرف‌کننده‌هامون تا روی یک فاز بار زیادی افتاده نشه، چرا؟

اگر ما از یک فاز بیش از ظرفیتی که داره جریان بکشیم ممکنه مشکلاتی مثل

آتش‌سوزی، آب شدن سیم‌ها، بروز اتصالی و یا پریدن مدام فیوز پیش بیاد.

کجا از برق سه فاز در منازل مسونی استفاده میشه؟

توی مجتمع‌های بزرگ مسکونی و تجاری از برق سه‌فاز و یک نول استفاده میکنیم.

به این ترتیب که هر فاز از این سه‌فاز رو به یک قسمت از ساختمان تخصیص میدیم

که همه‌ی بار روی دوش یک فاز نیوفته و همونطور که قبلا هم اشاره کردم

ممکنه توی ساختمان‌های کوچیک برای آسانسور و یا پمپ‌‌های آب و

یا حتی برای برق مشاعات ساختمان از برق سه‌فاز هم استفاده بشه.

کاربرد برق سه فاز در صنعت و کارخانه ها چیست؟

توی کارخانه‌ها و کارگاه‌ها الکتروموتورهایی هستن که از برق سه‌فاز استفاده میکنن

و برق سه‌فاز مستقیم به این الکتروموتورها متصل میشه و

چون خود این الکتروموتورها دارای سه سیم‌پیچ با زاویه‌ی مکانی 120 درجه هستن

و برق سه‌فاز ما هم توسط توربین با سه سیم‌پیچ و اختلاف فاز 120 درجه تولید شده،

به راحتی میتونه الکتروموتور مارو راه‌اندازی کنه.

پس ما در وسایل صنعتی از برق سه‌فاز بطور مستقیم استفاده میکنیم.

نکته :

اختلاف پتانسیل بین یک فاز و نول 220 ولت هست.(برق تک فاز)

اختلاف پتانسیل بین دو فاز در سیستم سه‌فاز 380 ولت هست.(برق سه فاز)

عیب های مرسوم برق سه فاز

عمده مشکلاتی که توی برق سه‌فاز رخ میده اعم از اتصالی‌ها و یا قطعی‌ها در مصارف خانگی و شهری

میتونه قطع شدن یکی از فازها، که به اصطلاح دو فاز شدن برق بهش میگن باشه و

یا برخورد دو فاز از فازهای سه‌فاز به هم و یا برخورد هر سه‌فاز به هم دیگه که بدترین نوع اتصالی هست

اتفاق بیوفته که اگر وسایل و تجهیزات ایمنی مثل

(کنترل فازها،استابلایزرها،کنترل جریان‌ها و…) در سیستم به کار برده نشده باشه

حتما باعث سوختن و یا خراب شدن وسیله‌ایی که داره با برق سه‌فاز کار میکنه میشه.

پس صد در صد برای مصرف کننده‌های سه‌فاز باید تابلویی در نظر گرفته بشه

که این ادوات و تجهیزات داخلش قرار بگیره تا موجب خسارت به اموال نشه.

حالا میخوام در این بخش به انواع اتصالی‌هایی که ممکنه توی برق سه‌فاز رخ بده

توضیحات مختصری بدم تا بهتر متوجه موضوع بشین.

اتصالی‌ ممکنه به دلایلی توی شبکه برق سه‌فاز مثل اضافه ولتاژ ناشی

از صاعقه و یا رعد و برق، عوامل خارجی مثل برخورد یک شیئ به هادی‌ها و یا حتی برخورد

حیوانات به سیم‌ها و یا مثلا پوسیدگی و خراب شدن عایق هادی‌ها توسط عواملی مثل رطوبت،

حرارت و یا خوردگی رخ بده و بروز این اتصالی‌ها ممکنه باعث آب شدن قسمت

عایق هادی‌ها و یا چسبیدن و جوش خوردن دو هادی به هم و در آخر ایجاد آتش‌سوزی و خطر برق گرفتگی بشه.

انواع اتصالی‌هایی که ممکنه توی شبکه برق سه‌فاز رخ بده :

1- اتصالی دو تا فاز از سه فاز به هم :

اصطلاح دوفاز شدن، در این اتصالی ممکنه دوتا از فازهای برق سه‌فاز به هم برخورد کنن و موجب جرقه زدن و پریدن فیوز بشن.

2- اتصالی سه‌تا فاز به هم :

این اتصالی خطرناکترین و شدیدترین نوع اتصالی در برق سه‌فاز هست

و ممکنه که به زمین هم برخورد کنن پس باید خیلی مراقب این نوع اتصالی باشید که اتفاق نیوفته.

3- اتصالی دوتا از فازها به هم و به زمین :

در این اتصالی دوتا از فازها ممکنه به هم بچسبن و با هم به زمین برخورد کنن.

منظور از زمین میتونه هر چیزی باشه مثلا بدنه‌ی تابلو برق و یا هر جسم دیگه و یا حتی بدن انسان.

4- اتصال یکی از فازها به زمین :

این اتصالی در برق سه‌فاز هیچ تفاوتی با اتصالی در برق تکفاز نداره و بیشترین و مرسوم ترین اتصالی از همین نوع هست.
