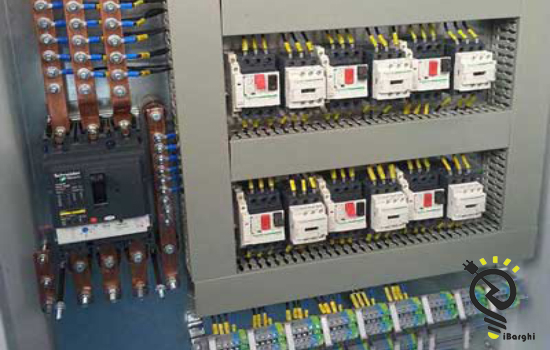

تجهیزات مختلف تابلو برق صنعتی

در این بخش قصد داریم تا تجهیزات مختلف تابلو برق صنعتی را برای شما شرح دهیم ….

تابلو برق های صنعتی از نظر میزان فشار و ولتاژ به 3 دسته فشار قوی ، ضعیف ، متوسط

تقسیم میشوند .

هر تابلو برق بسته به نوع میزان ولتاژ ها و نوع کاربرد ان ها میتواند از موارد زیر تشکیل شده باشد :

تجهیزات تابلو برق صنعتی

فیوزها

مهم ترین و اولین تجهیزات به شمار میرود که در تمام تابلو برق ها مورد استفاده قرار میگیرد .

وظیفه انها محافظت از تغییرات ولتاژ برق میباشد .

کلید مینیاتوری

این مورد برای زمان هایی است که نوسانات برق یا مواردی که به تابلو برق و تجهیزات لطمه میزد بسیار کاربرد داشته و هر گونه

خطری را حس کند سریع برق ورودی را قطع خواهد کرد .

بی متال

این مورد یکی از تجهیزات تابلو برق بوده که تغییرات دما را به جا به جایی مکانیکی تبدیل می کند .

همچنین از موتور سه فاز هنگام استفاده با ولتاژ پایین در برابر اضافه بار محافظت می کند .

کلید حرارتی

نقش حفاظت از موتور الکتریکی را برعهده دارد .

این وسیله تجهیزات تابلو برق بوده که تنها برای حفاظت و ایمنی از موتور به  کار میرود .

کلید RCD

این قطعه در تابلو برق وظیفه حفاظت از جان افرادی که با تابلو برق سروکار دارند و یا در اطراف ان قرار دارند را

برعهده دارد .

این مورد مانند شوک الکتریکی که ممکن است با لمس سیم  بدون روکش ایجاد شود از جان افراد مراقبت میکند .

کنتاکتور

در تابلو برق عملیات قطع و وصل جریان به الکتروموتور به کمک قطعه مهمخ انجام میشود .

برای انکه یک موتور که به صورت سه فاز است از راه دور کنترل شود از کنتاکتور ها استفاده میشود .

چراغ سیگنال

این مورد وظیفه خاموش یا روشن کردن قسمت های مختلفی که در تابلو برق عملیات انجام میدهند را نمایش میدهد .

و در صورتی که مشکلی ایجاد شد الارم هایی که تعبیه شده اند هشدار خطا صادر خواهند کرد .

تایمر

این قطعه در عملیات کنترل موتور، سیستم های هشدار دهنده نوری و … استفاده می‌شود.

همچنین زمانی که دستگاه در حالت اتوماتیک قرار دارد،

کار شمارش زمان را انجام می‌دهد و در زمان مناسب سیگنال را ارسال می‌کند.

ترمینال

ترمینال در تابلو برق صنعتی برای آنکه بین اجزای داخلی تابلو و همینطور قطعاتی

که به عنوان قطعات خارجی هستند، ارتباط برقرار شود،

مورد استفاده قرار می‌گیرد. این قطعه سه نوع ریلی و شاخه ای و پیچی دارد.

ترمینال ریلی بر روی ریل تابلو برق نصب می شود.

از تابلو برق هایی که از نوع شاخه‌ای هستند نیز جهت اینکه از سیم‌ها انشعاب گیری

به عمل بیاید در محیط های متفاوت مورد استفاده قرار می‌گیرد.

تجهیزات اصلی تابلو برق صنعتی فشار ضعیف (LV)

. کلید کامپکت MCB، کلید مینیاتوریMCB

. میکروپروسسور

. مقره، شینه

. دستگاهی که از اضافه بار محافظت می‌کند.

. ترانسفورماتور جهت کنترل قدرت

. فریم داخلی

. مبدل جریان

. حائل ایجاد شده در پشت جعبه

. فیوزهای محافظ برای مدارهای کنترل

. لوازم جانبی جهت قطع جریان در مدار

. کلیدهای قطع و وصل جریان در فیوز

. دستگاه های بالابرنده

. دستگاه‌هایی جهت اندازه گیری

. رله‌هایی کمکی و حفاظت کننده

. کلیدهای برق

. نمایگشرهایی شامل آمپرمتر، وات متر، ولتاژ و بسته‌هایی با قابلیت اندازه گیری دیجیتال

. چراغ‌های نشانگر

تجهیزات مختلف تابلو برق‌ صنعتی ولتاژ متوسط

. قطعاتی جهت قطع کردن جریان در مدار فشرده

. دستگاه سوئیچ به همراه فیوز یا بدون داشتن فیوز و مبدل شاخص یا به جریان انداختن فیوز یا بدون فیوز

. دستگاه‌هایی با عملکرد مبدل

. دستگاه‌هایی با عملیات خاموش کردن خازن موجود در تابلو برق صنعتی

. رله‌ها

. ابزارها و به همراه کنتورها

. گذرگاه اصلی تعبیه شده در تابلو برق

. دستگاه هایی به عنوان نشانگر و کنترل

. دستگاه‌های پرشی

. دستگاه‌هایی به عنوان آویزه‌های کابل

. دستگاه‌هایی به عنوان تکیه‌گاه‌ کابل و همینطور دیافراگم

. تست برای کلیدهای برق و لوازم جانبی به عنوان قطع کننده

. موانع و دیافراگم ها

. تجهیزات موتور در تابلو برق صنعتی

تجهیزت به کار رفته در موتورهای تابلو برق صنعتی با فشار ضعیف(LV)

. استارتر موتور

. ترانسفورماتور

. دستگاه‌هایی جهت انجام محافظت از موتور

. باس

. محفظه کابل داخلی

. گذرگاه عمودی

. کابل های کنترل

. پوش باتن

. چراغ‌هایی جهت هشدار خطر یا تغییرات ولتاژی

. سوئیچ‌ها

. PLC

. ماژول پردازنده

. ورودی و خروجی

. واسط‌هایی به عنوان شبکه

و…..

تجهیزات تابلو برق صنعتی برای موتورهایی با فشار متوسط(MV)

. اجزاء دستگاه

. کنتاکتور

. مبدل کنترل فیوز

. رله‌ها و رله‌های حفاظ

. مبدل های جریان

. زمان سنج

. چراغ های نمایشگر

. کنتورها

. دستگاه‌های کنترل

. فیوزهای برق
